BIM ile mekanik tesisat koordinasyonu: çakışmalar sahada değil modelde çözülür

Yapı bilgi modellemesi (BIM), binanın tüm disiplinlerini aynı üç boyutlu model üzerinde, bilgiyle birlikte tasarlama yöntemidir. Mekanik tesisat için en büyük kazanç koordinasyondur: kanal, boru, kablo tavası ve taşıyıcı sistemin aynı hacmi paylaştığı tavan boşluklarında çakışmalar sahaya çıkmadan görülür.

Çakışma kontrolü

Mimari, statik, mekanik ve elektrik modelleri birleştirildiğinde yazılımlar fiziksel çakışmaları (bir kanalın kirişin içinden geçmesi gibi) otomatik olarak listeler. Asıl değer, bu listenin düzenli koordinasyon toplantılarında disiplinler arasında karara bağlanmasıdır. Sahada sökülüp yeniden yapılan her boru hattı hem zaman hem malzeme kaybıdır.

Bakım alanları da modellenmeli

Yalnızca ekipmanın kendisini değil, bakım ve değişim için gereken boşlukları da modellemek önemlidir. Bir fan-coil'in filtresini değiştirmek, bir vanaya ulaşmak ya da bir pompayı yerinden çıkarmak için gereken alan modelde ayrılmazsa, sorun ancak işletme aşamasında fark edilir.

Detay seviyesi (LOD)

• Konsept aşamasında ana şaftlar, makine daireleri ve ana dağıtım hatları yeterlidir.
• Uygulama projesi aşamasında gerçek boyutlu kanal, boru, izolasyon kalınlıkları ve eğimler modellenir.
• İmalat ve montaj aşamasında askı detayları, ön imalat parçaları ve ekipman seçimleri modele işlenir.

Her aşamada beklenen detay seviyesinin baştan tanımlanması, gereksiz çalışmayı ve eksik bilgiyi önler.

Metrajdan işletmeye

Model, doğru kurgulandığında metraj ve keşif için güvenilir bir kaynak olur. Proje sonunda ekipman bilgileriyle güncellenen model, tesis yönetimi için de bir altlık oluşturur: hangi vananın hangi bölgeyi beslediği, hangi cihazın hangi tarihte bakıma gireceği tek yerden izlenebilir.

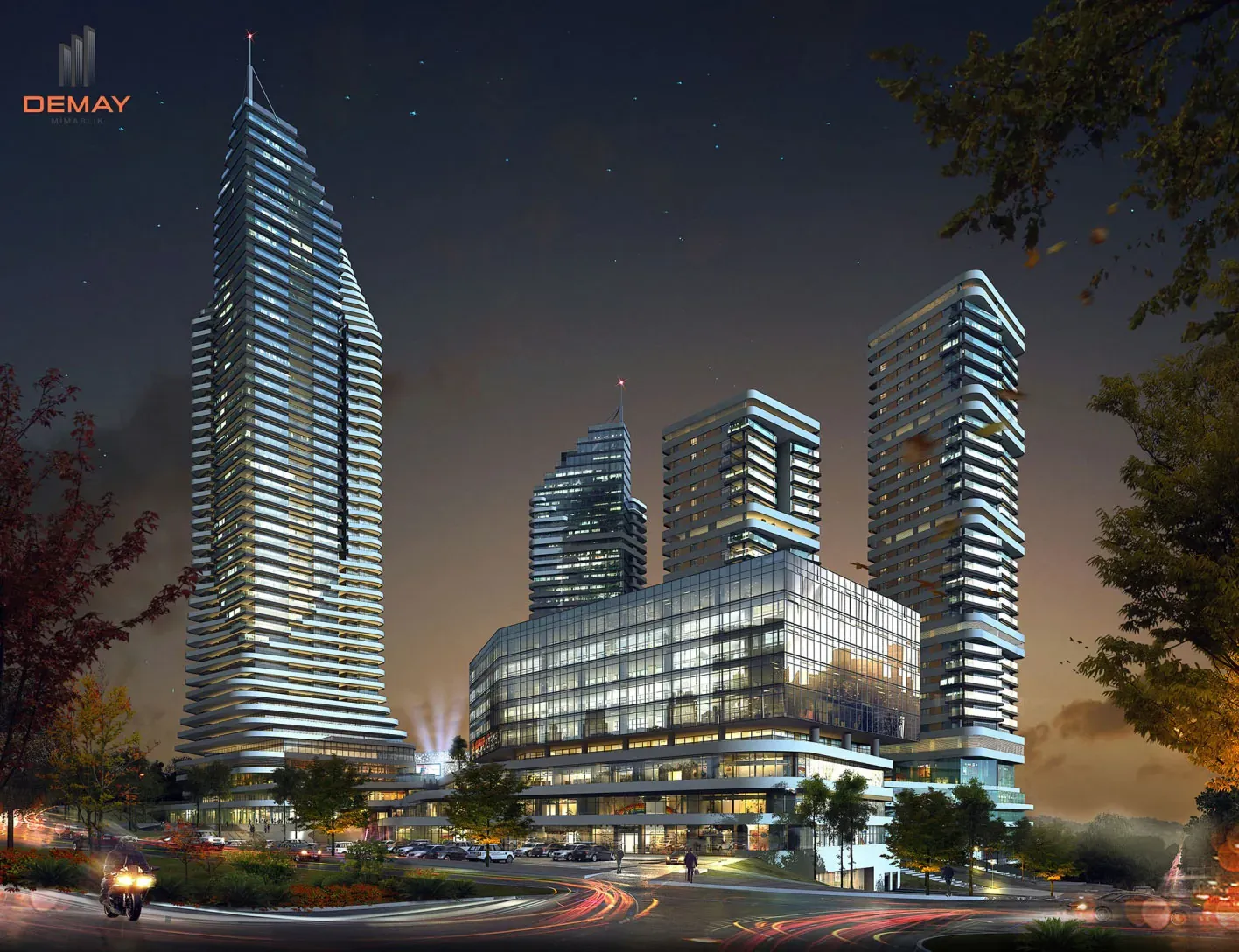

Çok katlı ofis kuleleri ve karma kullanımlı projelerde BIM tabanlı koordinasyon, mekanik tesisat tasarımımızın ayrılmaz bir parçasıdır. Karma kullanımlı projelerimizi inceleyin.
